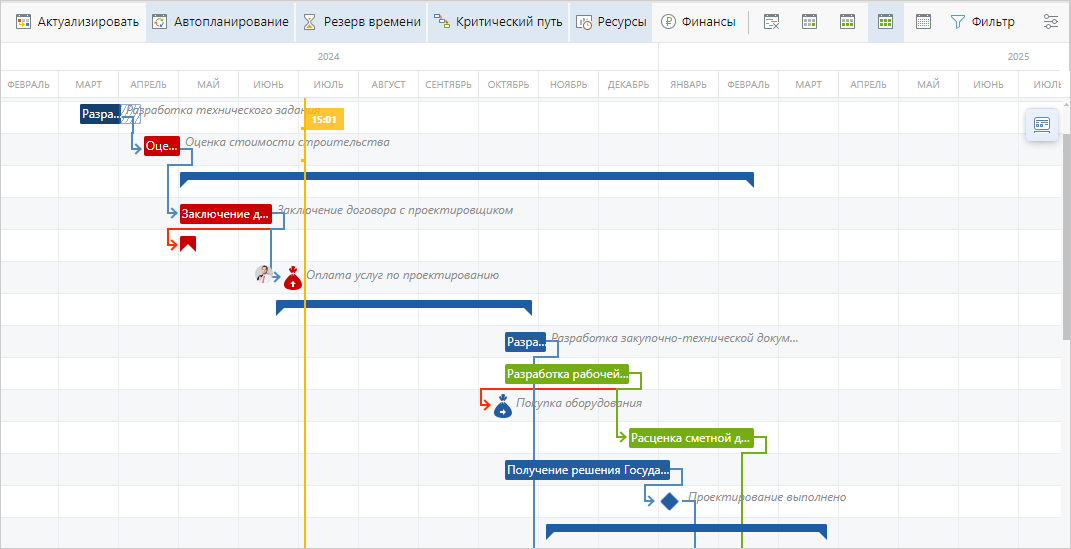

На диаграмме Ганта отображаются элементы плана по датам, связи между ними и исполнители работ. Оранжевый флажок с линией показывает текущую дату:

На диаграмме обозначены:

– этапы, входящие в критический путь;

– просроченные этапы;

– прочие этапы;

– этапы, по которым отправлены задачи;

– разделы;

– вехи;

– вехи, связанные с контрольными точками;

– финансовые операции, входящие в критический путь;

– незавершенные финансовые операции с истекшим сроком выполнения;

– завершенные финансовые операции;

– прочие финансовые операции.

Стрелка на иконке отражает направление финансовой операции:

•вверх – финансирование;

•вправо – освоение;

•вниз – поступление.

примечание. На диаграмме Ганта выходные и праздничные дни по календарю рабочего времени отображаются красным цветом.

Используйте диаграмму Ганта, чтобы работать с элементами плана:

•просматривайте краткую информацию об этапах, разделах, финансовых операциях и вехах. Для этого нажмите на нужный элемент:

По кнопке Изменить открывается карточка этапа.

совет. Чтобы отключить отображение окна с информацией об элементах плана, на диаграмме Ганта нажмите на кнопку .

•устанавливайте связи между этапами, разделами, вехами и финансовыми операциями;

•изменяйте сроки элементов плана и длительность этапов. Чтобы сроки связанных элементов менялись автоматически, нажмите на кнопку  Автопланирование;

•настраивайте отображение элементов плана с помощью кнопок на панели действий:

 Резерв времени– отобразить доступный для каждого этапа резерв времени;

 Критический путь – отобразить критический путь плана;

– изменить детализацию диаграммы до дней, недель, месяцев и годов.

Диаграмму Ганта можно скрыть, например, если нужно отредактировать данные в табличной части. Для этого на панели действий нажмите на кнопку . Чтобы вновь отобразить диаграмму Ганта, выберите ее детализацию.
